Khối điều khiển (Vi xử lý) (Phần 2)

2. Phân tích khối điều khiển trên máy Tivi LCD SAMSUNG 26”

Xem tiếp: Khối điều khiển (Vi xử lý) (Phần 3)

2.1. Tổng quát về khối điều khiển trên máy SAMSUNG 26”

Hình 4 - Sơ đồ khối máy SAMSUNG và khối điều khiển (in đậm)
Hình 4 - Sơ đồ khối máy SAMSUNG và khối điều khiển (in đậm)
Hình 5 - Sơ đồ khối điều khiển trên máy SAMSUNG
Hình 5 - Sơ đồ khối điều khiển trên máy SAMSUNG
Khối điều khiển trên máy Samsung 26” gồm các thành phần:
- CPU xử dụng IC- SDA5550.
- EPROM (1Mbyte) là ROM ngoài cung cấp chương trình cho CPU hoạt động.
- EPROM (24C…) là IC nhớ ghi lại các mức điều khiển của người sử dụng.
- Mạch tạo tín hiệu Reset để khởi động CPU
Hình 6 - Sơ đồ nguyên lý khối điều khiển máy SAMSUNG - IC vi xử lý SDA55xx thường được sử dụng trên các máy Tivi LCD - SAMSUNG và LG
Hình 6 - Sơ đồ nguyên lý khối điều khiển máy SAMSUNG - IC vi xử lý SDA55xx thường được sử dụng trên các máy Tivi LCD - SAMSUNG và LG
2.2. Các điều kiện để vi xử lý hoạt động:
Để CPU hoạt động được cần có các điều kiện sau đây:
- Có nguồn + 3.3V và + 2.5V cung cấp.
- Có thạch anh dao động.
- Có tín hiệu Reset để khởi động CPU
- Các phím bấm không bị chập
- Có chương trình phần mềm trong E-PROM
Hình 7 - CPU và các mạch cấp nguồn, mạch Reset và thạch anh dao động.
Hình 7 - CPU và các mạch cấp nguồn, mạch Reset và thạch anh dao động.
* Các chân cấp nguồn cho CPU
Hình 8a - Các chân cấp nguồn của IC
Hình 8a - Các chân cấp nguồn của IC
- Điện áp 3,3V cấp cho CPU qua các chân 8, 40, 75 và 89
- Điện áp 2,5V cấp cho CPU qua các chân 6, 22, 56 và 73
* Mạch ổn áp nguồn 3,3V cấp cho CPU
Hình 8b - Mạch ổn áp nguồn 3,3V cấp cho CPU.
Hình 8b - Mạch ổn áp nguồn 3,3V cấp cho CPU.
Hình 8c - IC điều khiển mạch hạ áp từ 14V xuống 3.3V
Hình 8c - IC điều khiển mạch hạ áp từ 14V xuống 3.3V
* Mạch ổn áp nguồn 2,5V cấp cho CPU
Hình 8d - Mạch ổn áp 2,5V cấp cho CPU.
Hình 8d - Mạch ổn áp 2,5V cấp cho CPU.
* Thạch anh tạo dao động.
Thạch anh dao động thường có tần số là 12MHz , 14.3MHz hoặc 20MHz thạch anh tạo ra dao động có tần số chuẩn phục vụ cho quá trình xử lý của CPU, đồng thời dao động từ thạch anh sẽ được sử dụng làm tín hiệu Clock (SCL - Signal Clock) luôn đi kèm với tín hiệu Data (SDA- Signal Data) trong các giao tiếp Serial.
- Trên khối điều khiển, thạch anh được kết nối đến chân 52 và 53 của CPU (XTAL1 và XTAL2)
Hình 9 - Mạch tạo dao động và mạch tạo tín hiệu Reset
Hình 9 - Mạch tạo dao động và mạch tạo tín hiệu Reset
* Tín hiệu Reset để khởi động CPU.
- Reset là một tín hiệu khởi động, nó là một dạng xung điện nhảy đột ngột từ mức thấp lên mức cao hoặc ngược lại để đánh dấu thời điểm bắt đầu hoạt động của CPU, thời điểm này thường xuất hiện chậm một chút khi nguồn Vcc đã ổn định.
- Ở sơ đồ trên, tín hiệu Reset được tạo ra bởi IC604 (KIA7029F) và đưa vào chân 50 để khởi động CPU.
Hình 10 - IC tạo ra tín hiệu Reset khởi động CPU
Hình 10 - IC tạo ra tín hiệu Reset khởi động CPU
Nguyên lý của IC tạo tín hiệu Reset:
Thông thường các nguồn điện áp cấp cho CPU thường có một giai đoạn quá độ khi bật máy, tức là giai đoạn đầu nguồn Vcc chưa ổn định hoặc đang ở trong trạng thái tăng dần, vì vậy xung Reset (khởi động) cần xuất hiện chậm hơn hoặc xuất hiện khi nguồn cấp cho CPU đạt đến một giá trị ngưỡng nào đó.
Như mạch trong IC tạo Reset ở trên, khi điện áp vào Vcc có giá trị thấp hơn giá trị ngưỡng thì chân in (-) có điện áp thấp hơn chân in (+) do Dz chưa dẫn, khi đó điện áp ra chân out của OP-AMPLY có mức cao và đèn Q1 dẫn khiến điện áp OUT có mức thấp (= 0V).
Khi Vcc đạt đến một giá trị cần thiết (giả sử 3V), khi đó có Dòng điện đi qua Dz khiến cho điện áp chân in (-) cao hơn chân in (+) => điện áp ra chân out của OPAMPLY có mức thấp (=0V) đèn Q1 tắt => điện áp ra chân OUT tăng lên bằng Vcc => Điện áp này Reset cho CPU hoạt động.
* Giao tiếp giữa CPU với E2-ROM
Hình 11 - Giao tiếp giữa CPU với EPROM
Hình 11 - Giao tiếp giữa CPU với EPROM
Giao tiếp giữa CPU và E2-ROM là giao tiếp Serial thông qua hai bus SDA và SCL (Signal Data and Signal Clock).
- Nếu hỏng IC- E2-ROM thì máy sẽ không nhớ được các chức năng điều chỉnh hoặc không nhớ được các chương trình của tivi.
Hình 12 - Giao tiếp giữa CPU và E-PROM
Hình 12 - Giao tiếp giữa CPU và E-PROM
- E-PROM cung cấp chương trình cho CPU hoạt động và cung cấp tín hiệu hiển thị trên màn hình.
* Các chân kết nối ra phím bấm.
Hình 13 - Chân 26 và 27 của CPU kết nối đến các phím bấm
Hình 13 - Chân 26 và 27 của CPU kết nối đến các phím bấm
- Khi các phím bấm bị chập sẽ làm cho CPU bị tê liệt hoặc tự động đưa ra lệnh điều khiển không mong muốn.

2.3. Các chức năng điều khiển của CPU

Hình 14 - CPU điều khiển khối cao áp thông qua lệnh Inverter on-off và Bright
Hình 14 - CPU điều khiển khối cao áp thông qua lệnh Inverter on-off và Bright
- Lệnh INVERTER_ON_OFF điều khiển bật tắt khối cao áp
- Lệnh BRI_CNTL (Bright Control) điều khiển độ sáng trên màn hình.
* CPU điều khiển khối kênh thông qua các tín hiệu SDA và SCL
Hình 15 - CPU điều khiển khối kênh (TUNER) thông qua các tín hiệu SDA (Signal Data) và SCL (Signal Clock)
Hình 15 - CPU điều khiển khối kênh (TUNER) thông qua các tín hiệu SDA (Signal Data) và SCL (Signal Clock)
- CPU điều khiển khối kênh thông qua các tín hiệu SDA2 và SCL2, các tín hiệu này truyền tải các lệnh dạng mã nhị phân sau đó mạch giải mã lệnh trên bộ kênh sẽ giải mã thành các lệnh như: lệnh chuyển kênh, lệnh thay đổi băng sóng, lệnh thay đổi điện áp Dò kênh VT…
* CPU điều khiển IC- Audio Processor thông qua các bus SDA2 và SCL2
- CPU điều khiển mạch Audio Processor thông qua hai bus tín hiệu là
SDA2 và SCL2, tại IC- Audio Processor sẽ có mạch giải mã lệnh để đưa ra các  tín hiệu điều khiển khối đường tiếng như: Lệnh chuyển mạch để chọn ngõ vào  âm thanh, lệnh thay đổi âm lượng, làm câm loa, cân bằng hai vế loa, chỉnh trầm bổng…

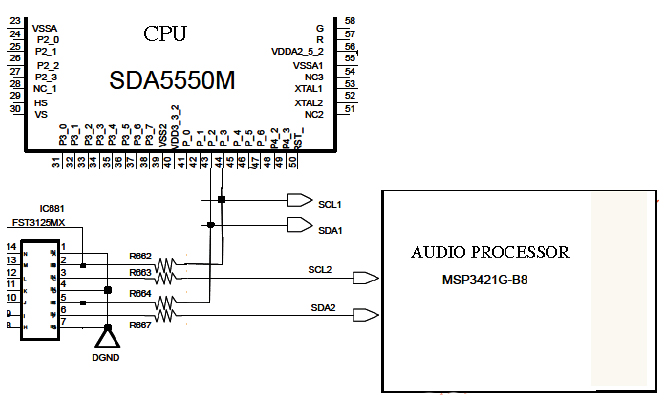

Hình 16 - CPU điều khiển khối xử lý âm thanh Audio Processor thông qua các tín hiệu SDA2 và SCL2
Hình 16 - CPU điều khiển khối xử lý âm thanh Audio Processor thông qua các tín hiệu SDA2 và SCL2
IC chuyển tiếp tín hiệu SDA1 và SCL1 thành các tín hiệu SDA2 và SCL2
Hình 17 - IC chuyển tiếp tín hiệu SDA và SCL
Hình 17 - IC chuyển tiếp tín hiệu SDA và SCL
 - Tác dụng của IC chuyển tiếp tín hiệu SDA và SCL là cho xung điện đi theo một chiều, tránh các ảnh hưởng tác động ngược lại.
* CPU điều khiển IC mạch A/D (mạch đổi tín hiệu Analog sang dạng tín hiệu Digital) thông qua các bus SDA1 và SCL1
Hình 18 - CPU điều khiển IC- A/D thông qua các bus  SDA1 và SCL1
Hình 18 - CPU điều khiển IC- A/D thông qua các bus  SDA1 và SCL1
* CPU điều khiển IC chuyển mạch tín hiệu Video thông qua các bus SDA2 và SCL2.
Hình 19 - CPU điều khiển IC chuyển mạch thông qua hai bus SDA2 và SCL2
Hình 19 - CPU điều khiển IC chuyển mạch thông qua hai bus SDA2 và SCL2
- CPU điều khiển IC chuyển mạch tín hiệu CXA2151 và BA7657 để chọn các ngõ vào video khác nhau như Video in, DVD hay PC input.
* CPU điều khiển IC xử lý tín hiệu Video - DP-TV(3D) thông qua các bus song song từ AD(0) đến AD(7) các điều khiển của CPU đến DP-TV là các điều khiển về hình ảnh như thay đổi độ tương phản, mầu sắc, kích thước hình ảnh và cung cấp tín hiệu hiển thị cho màn hình, điều khiển mạch xử lý video thay đổi tần số quét để phù hợp với các nguồn tín hiệu có độ phân giải khác nhau.
Hình 20 - CPU điều khiển IC xử lý tín hiệu video thông qua các bus song song
Hình 20 - CPU điều khiển IC xử lý tín hiệu video thông qua các bus song song
* CPU tạo tín hiệu Reset để khởi động các IC xử lý tín hiệu Video.
Hình 21 - CPU khởi động các IC xử lý tín hiệu video thông qua tín hiệu Reset
Hình 21 - CPU khởi động các IC xử lý tín hiệu video thông qua tín hiệu Reset
Hình 22 - Tín hiệu RST_FR_MCU có mức cao đi khởi động IC xử lý tín hiệu video DP-TV.
Hình 22 - Tín hiệu RST_FR_MCU có mức cao đi khởi động IC xử lý tín hiệu video DP-TV.
- Tín hiệu RST_FR_MCU xuất phát từ chân 62 của CPU được đưa đến chân 6 của IC xử lý tín hiệu Video DPTV-3D để khởi động cho IC này hoạt động.
- Tín hiệu RST_FR_MCU1 được đèn Q611 khuếch đại đảo từ tín hiệu RST_FR_MCU rồi đưa đến chân 198 của IC- MN82860 để khởi động cho IC này hoạt động.
Hình 23 - Tín hiệu RST_FR_MCU1 đưa tới khởi động IC-  A/D (MN82860)
Hình 23 - Tín hiệu RST_FR_MCU1 đưa tới khởi động IC-  A/D (MN82860
